주철을 대체할 대체 솔루션 - 나노 광물 주조
현재 대부분의 공작 기계는 구조 부품의 재료로 주철을 사용합니다. 그러나 주철의 불안정한 가격과 납기 외에도 주철 구조 부품은 동적 및 열적 성능이 열악하고 기계 작동 중에 발생하는 열로 인해 기계 전체가 열 변형되기 쉽기 때문에 좋은 가공 정밀도를 유지합니다. 따라서 주철에 대한 적합하고 보다 효율적인 대안을 찾는 것이 공작기계 제조업체에게 중요한 문제가 되었으며, 광물 주조 재료는 이러한 문제에 대한 좋은 해결책을 제공합니다.
미네랄 캐스팅/폴리머 복합재의 진동 감쇠 데이터
화씨 70도에서 1.5in.X1.5in.X9in.bar의 압력으로 주조 재료 샘플에 대해 진동 감쇠 테스트를 수행했습니다. 결과는 그림에 나와 있습니다. 미네랄 캐스팅/폴리머 복합재의 진동 속도는 알루미나의 45배, 주철 및 강철의 10배, 화강암의 4배입니다.

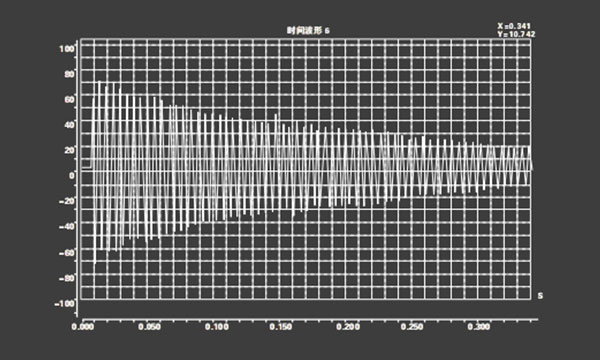

철 주물

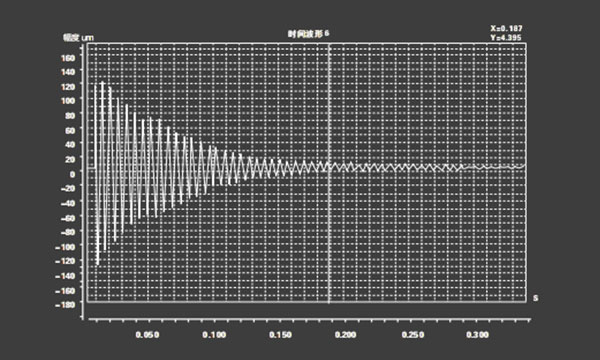

폴리머 복합재
물리적 매개변수 비교표
| 목 | 색인 | ||
| 미네랄 캐스팅 | 주철 | 천연 화강암 | |
| 부피 밀도/g/cm23 | 2.3-2.8 | 6.6-7.4 | 2.65-3.02 |
| 압축강도/MPa | 135-170 | 50-120 | 245-254 |
| 인장강도/MPa | 16-20 | 10-40 | 없이 |
| 굽힘강도/MPa | 30-45 | 21-68 | 37.5 |
| 탄성 계수/GPa | 35-45 | 115-160 | 48 |
| 포아송비 | 0.2-0.3 | 0.23-0.27 | 0.125 |
| 열팽창률/K-1 | 6.7-8.5*10-6 | 8.5-11.6*10-6 | 5.7-7.34*10-6 |
| 열전도율 W/(m·K) | 1.25 | 39.2 | 2.5 |
| 비열 용량 J/( kg · K ) | 1097 | 470 | 750 |
| HB 브리넬 경도 | 없이 | 143-269 | 없이 |
| 흡습성 계수/% | <0.10% | 없이 | <0.13% |
향상된 서비스
고객이 리니어 모터, 리니어 가이드 또는 나사를 제공하는 경우 당사는 고객의 요구 사항에 따라 설치 서비스를 제공할 수 있습니다. 또한, 화강암 측정 도구 및 플랫폼 제조 분야에서 30년 이상의 경험을 바탕으로 첨단 측정 장비와 전문 지식을 보유하고 있어 고객이 최고의 품질과 신뢰성을 갖춘 제품을 받을 수 있도록 보장합니다.
위챗
왓츠앱
